汽车驱动电机机壳散热解决方案Electric car controller heat dissipation

  铝型材电机外壳在使用上十分广泛,铝外壳具备了强度高、重量轻和散热性能比较好的优点,而且在表面也是美观大方,不仅耐腐蚀,对于内膛也不需要进行任何的切削。不 仅体积比较小重量非常轻,结构也较为简单,安装和维护都非常的方便,生产的过程也非常环保,而且生产的效率比较高,运输和储存也较为方便,因此也受到了广大电机制造商的青睐。
  文轩热能是大功率散热厂家,专注于机件的热管理,在电机外壳领域,文轩热能的工程师能够在机壳的设计之初就考虑到电机的散热问题,根据电机的散热需求设计电机外壳的外形以及齿片的形 状与尺寸,如果受特定环境限制的情况下,还可以加入强制风冷、液冷等散热技术设计。

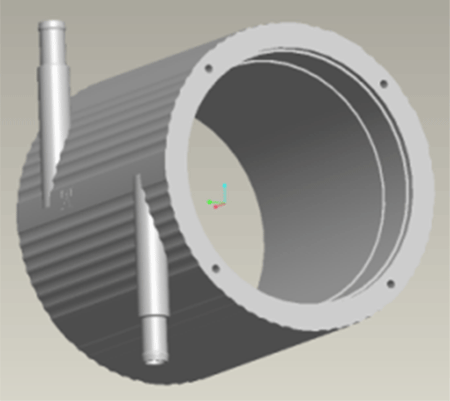

汽车驱动电机的数模外形及简化结构图:
定子处网格示意图:

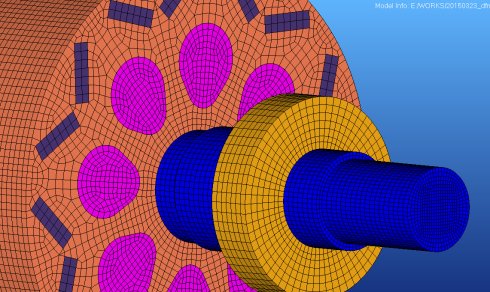

转子部网格示意图:

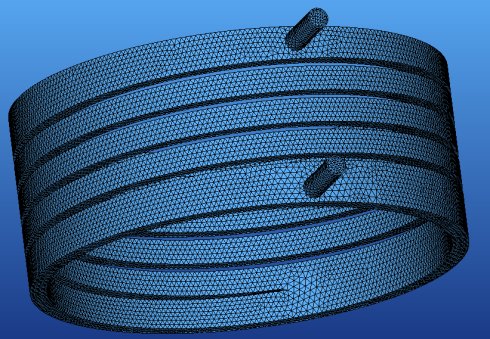

 水道网格示意图:

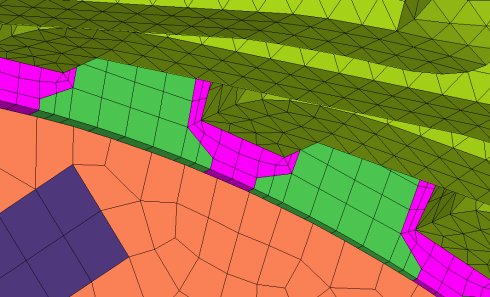

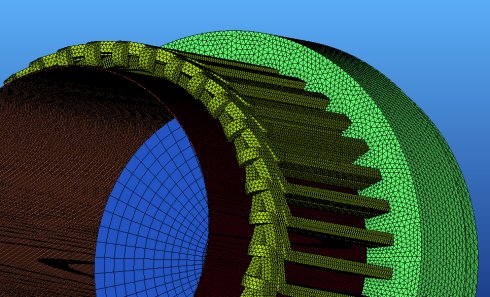

电机绕组和定子转子间隙空气的网格示意图:

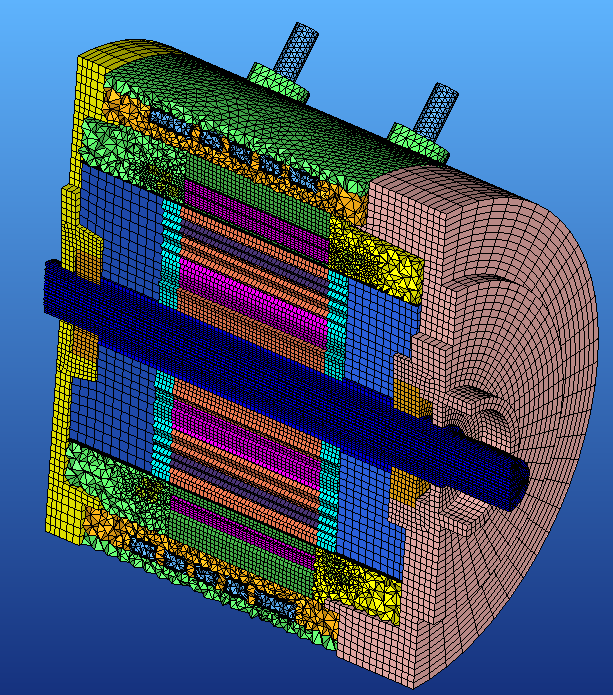

电机散热模型的网格示意图:

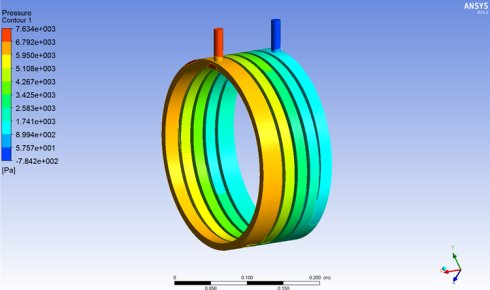

冷却水压力仿真示意图:

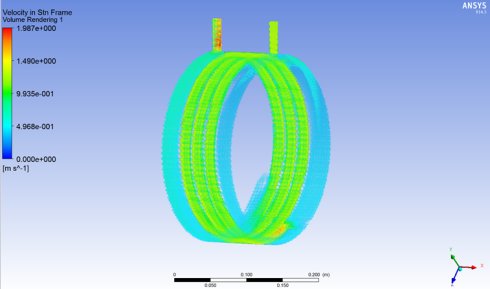

冷却水速度矢量仿真示意图:

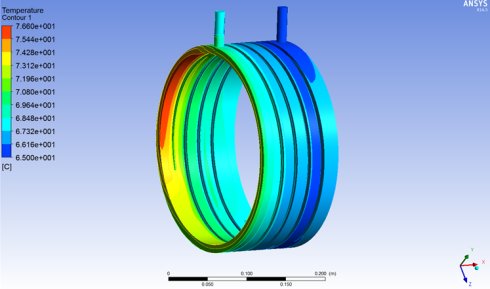

冷却水温度仿真示意图:

绕组温度仿真示意图:

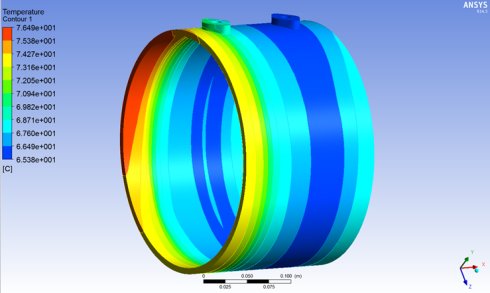

外机壳温度仿真示意图:

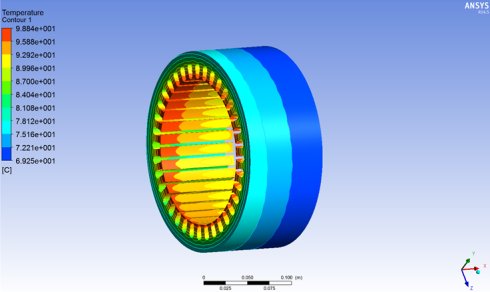

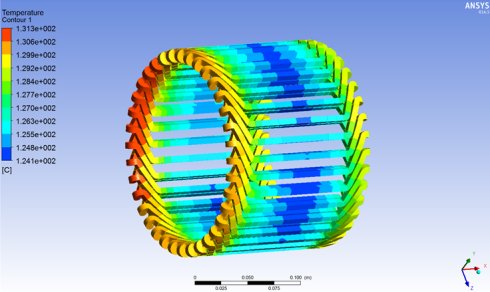

定子铁心温度仿真示意图:

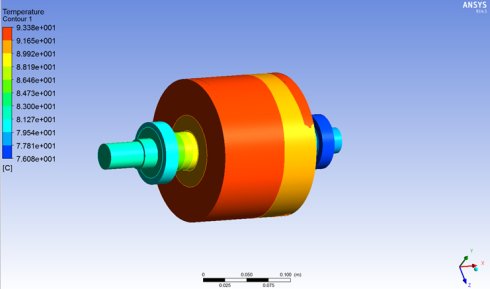

转子系统温度仿真示意图:

该电机散热解决方案为初步设计方案,根据仿真模型及示意图可以看到水道的一些区域热量
仍过于集中,有改进的空间,将在改进的方案中体现,关于了解改进方案可联系客服。
